Project Uitgelicht: een vernieuwd bedrijfsnetwerk dat klaar is voor de toekomst

Een bedrijfsnetwerk moet betrouwbaar zijn, overzicht bieden en ruimte laten voor groei. In dit project heeft CASE het netwerk van de eigen organisatie volledig vernieuwd, met een andere fysieke opzet als belangrijk uitgangspunt. Het resultaat is een compacter rack, minder risico op uitval en een netwerk dat eenvoudiger uit te breiden is.

Oude opzet met duidelijke beperkingen
De bestaande netwerkomgeving was in de loop der jaren gegroeid, maar de basisopzet was al lange tijd onveranderd. De patchpanelen bevonden zich gegroepeerd boven in het rack, terwijl de switches gezamenlijk onderin waren geplaatst. Dit zorgde voor lange patchkabels die door het rack liepen en het overzicht verminderden. Daarnaast was de bestaande switch inmiddels verouderd en aan vervanging toe. Hoewel alles nog functioneerde, nam het risico op storingen toe en was het energieverbruik relatief hoog.

Deze combinatie van verouderde hardware en een inefficiënte rackindeling maakte het netwerk kwetsbaar. Uitbreiding of aanpassing zou in de toekomst leiden tot extra kosten en mogelijk zelfs een verbouwing van de serverruimte.

Een andere kijk op de rackindeling
Bij dit project heeft CASE niet alleen gekeken naar het vervangen van de switch, maar ook naar de manier waarop het netwerk fysiek is opgebouwd. Er is bewust gekozen voor een opstelling waarbij de switches tussen de patchpanelen zijn geplaatst. In plaats van alle patchpanelen bij elkaar en één chassis-switch onderin het rack, vormen elke twee patchpanelen nu een logisch geheel met de bijbehorende switch.

Deze inrichting is alleen mogelijk in een fully patched situatie. Alle aansluitingen zijn consequent afgemonteerd en verbonden met korte patchkabels. Hierdoor blijven kabels dicht bij elkaar, is elke verbinding eenvoudig te volgen en ontstaat er rust in het rack.

Vernieuwing van hardware en bekabeling
Naast de nieuwe opstelling is de oude chassis-switch vervangen door meerdere moderne, energiezuinige exemplaren. Tegelijkertijd zijn de lange, dikke patchkabels ingeruild voor korte en dunne kabels die exact passen bij de nieuwe indeling. Dit vraagt om een zorgvuldige voorbereiding en uitvoering, maar levert direct een consistente en nette eindsituatie op.

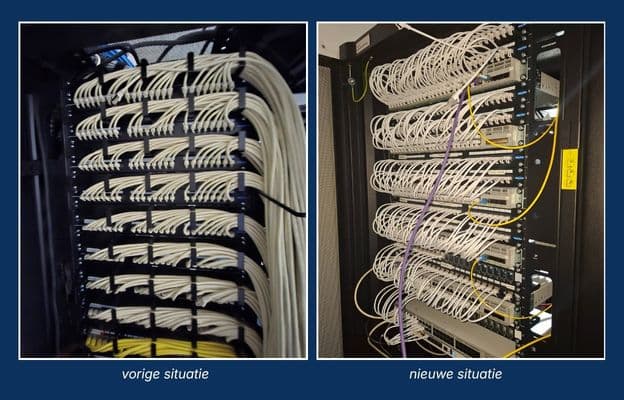

De foto’s van voor en na laten dit verschil duidelijk zien. Waar eerder lange kabelbundels nodig waren om patchpanelen en switch met elkaar te verbinden, is nu sprake van een compacte en overzichtelijke inrichting waarin elke poort logisch is geplaatst.

Wat deze netwerkvernieuwing oplevert

• Ruimtebesparing in het rack, waardoor het geheel compacter is en voorbereid op toekomstige uitbreiding zonder verbouwing van de serverruimte.
• Meer overzicht en eenvoudiger beheer, omdat patchpanelen en switches logisch bij elkaar zijn geplaatst en verbindingen direct te volgen zijn.
• Een kleiner risico op uitval door het vervangen van verouderde switches door moderne apparatuur.
• Een aanzienlijke energiebesparing, doordat de nieuwe switches veel zuiniger zijn en dagelijks meerdere kilowattuur minder verbruiken.
• Lagere investeringskosten, omdat korte en dunne patchkabels goedkoper zijn in aanschaf dan lange varianten.

Hoeveel ruimtewinst is er behaald?
De oude chassis-switch was een model dat 14U in het rack innam. De nieuwe switches nemen slechts 6U aan ruimte in beslag, ofwel 8U aan ruimte is zo gewonnen.

Door het gebruik van korte patchkabels konden 14 rangeerpanelen uit de kast worden gehaald. Dit levert nog eens 14U extra ruimte op. En doordat de kabels niet langer in grote bundels naar de switch onder in de kast hoeven te lopen, kon de voorste rails in de kast 20cm naar voren gezet worden. Dit leverde ook nog eens fors meer diepte in de kast op.

Op de totale hoogte van de kast (42U) is dus zo'n 52% aan hoogte bespaard. Ofwel: we kunnen twee keer zoveel aansluitingen kwijt in dezelfde ruimte als voorheen.

Veelgemaakte denkfout bij netwerkvernieuwing
Een veelvoorkomende aanpak is het simpelweg vervangen van oude switches door nieuwe, zonder de fysieke opzet van het rack te herzien. Daarmee blijven bestaande beperkingen bestaan en wordt niet het maximale uit de investering gehaald. Dit project laat zien dat juist de combinatie van nieuwe hardware en een doordachte rackindeling zorgt voor structurele verbeteringen.

Een toekomstbestendige basis
Deze netwerkvernieuwing laat zien dat een bedrijfsnetwerk meer is dan losse componenten. Door bewust te kijken naar samenhang, indeling en beheer ontstaat een oplossing die jarenlang meekan. De organisatie beschikt nu over een betrouwbaar en energiezuinig netwerk, met voldoende ruimte om mee te groeien met toekomstige ontwikkelingen.

CASE ondersteunt organisaties bij dit soort trajecten door verder te kijken dan alleen techniek. Door ervaring met zowel ontwerp als uitvoering ontstaat een netwerk dat in de praktijk werkt, vandaag én morgen. Neem contact met ons op om te bespreken hoe een netwerkvernieuwing er in jouw situatie uit kan zien.
